1. MSD收敛性辨析

==本质上MSD是统计离子的跳跃事件，单位时间或单位空间内的跳跃事件为常数时，才能得到比较线性的MSD曲线，同时得到收敛的结果==

==换言之，只要是线性的结果，就说明是收敛的，因为只有在单位时间内的跳跃数相等时，线才能是线性的，这个时候就满足了收敛的判断==

==尺寸效应有所不同的是，在每个尺寸下，得到的数据都是线性的，也就是在每个尺寸都收敛，说明随着尺寸增加，得到的单位时间单位尺寸内的跳跃数量是整体减小的。这就是尺寸效应的影响==

只有当单帧对比的MSD是线性的时候，才能说明可能收敛了，多起源的图像线性了不能证明真的线性

以后在计算之前需要先检验收敛性

==线性未必收敛==

单起源的收敛才是收敛，多起源的收敛是不得已的近似 错误的，多起源更容易判断收敛

==以后的计算需要用多起源和单起源分别判断收敛性，最好是跑一个足够长的单起源，验证多起源可以更快的判断出收敛后的数值==

用log来判断 两个log值之间相差不超过0.001或0.005

1.同一段111单胞轨迹不同时间长度的MSD收敛性

1. 不同取点比例下的收敛性

/work/home/liz/workspace/1-system-MD/1-Na5YSi4O12/6-machine-learning/4-ceshi/1-111/xda-2

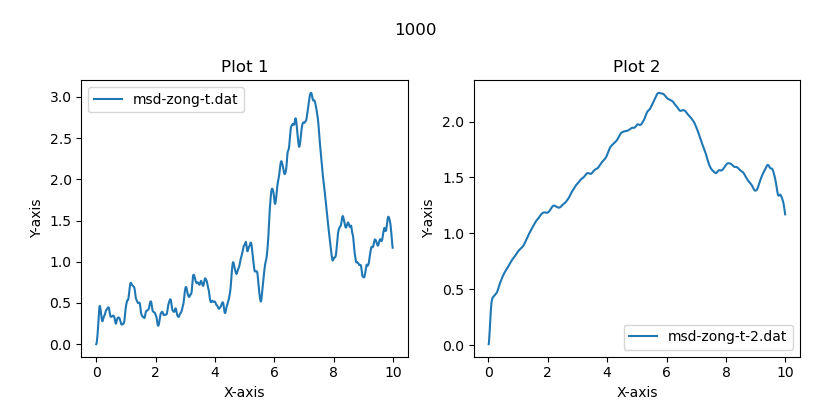

10 ps

image-20231026140251588

20ps

image-20231026140300673

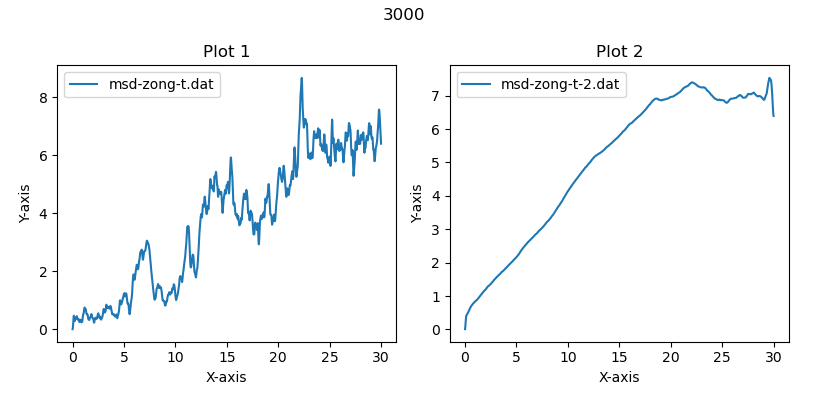

30ps

image-20231026140311587

40ps

image-20231026140320770

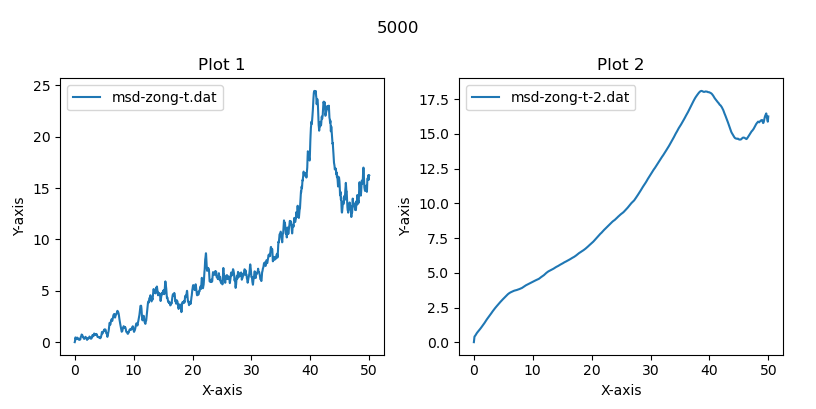

50ps

image-20231026140329665

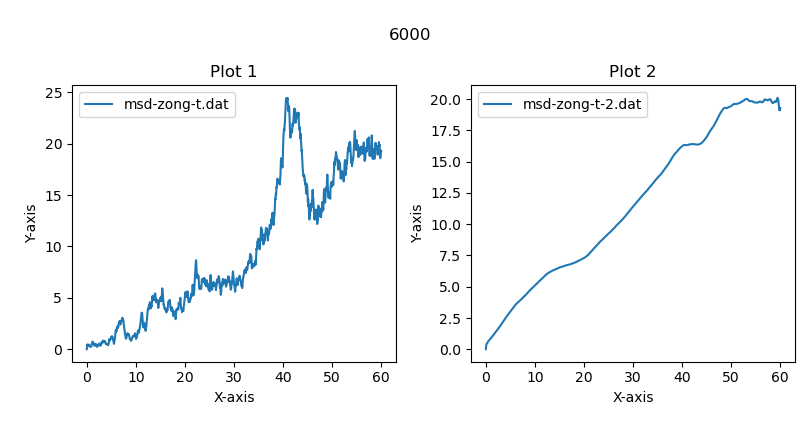

60ps

image-20231026140339109

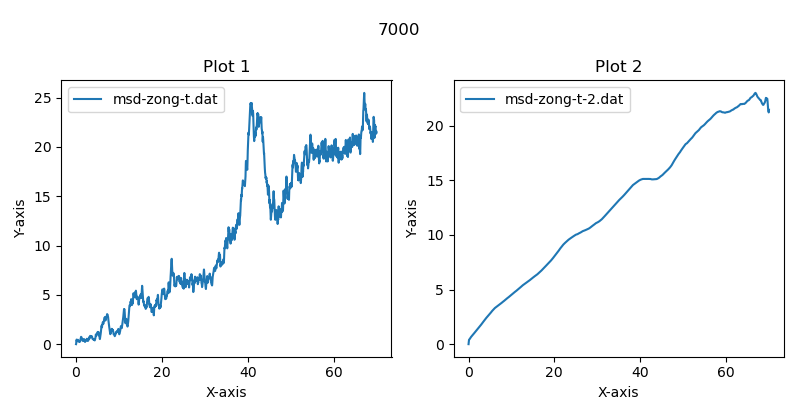

70ps

image-20231026140347730

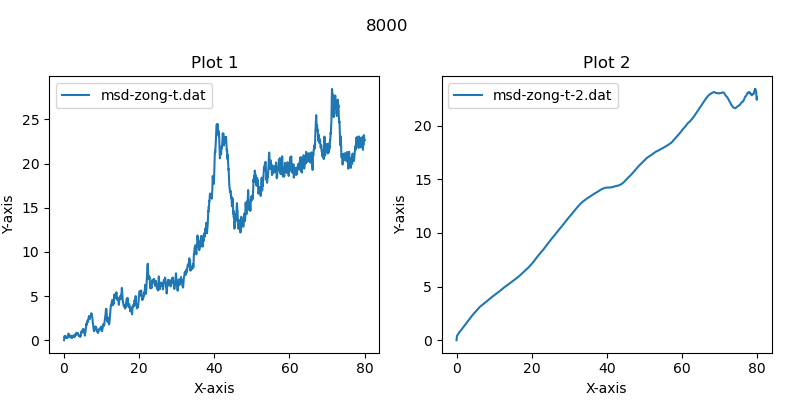

80ps

image-20231026140358706

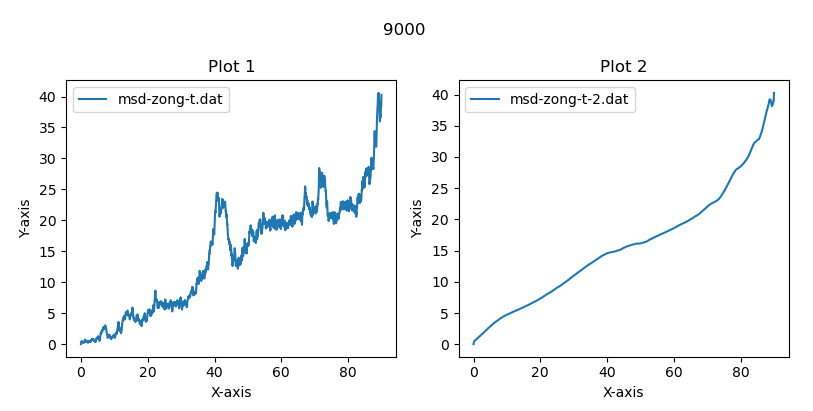

90ps

image-20231026140406491

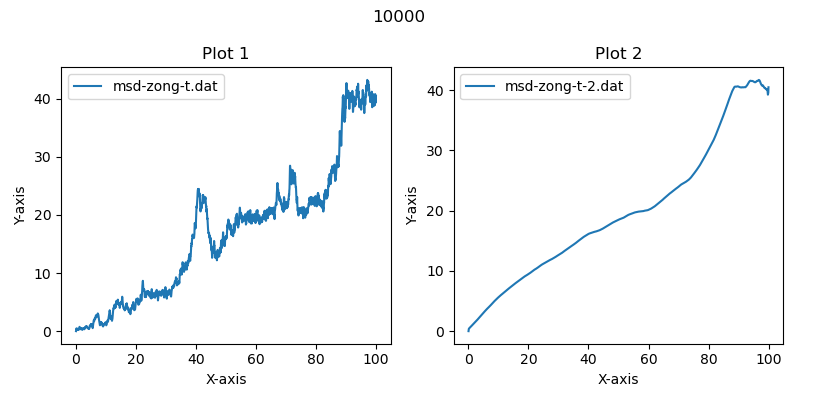

100ps

image-20231026140418114

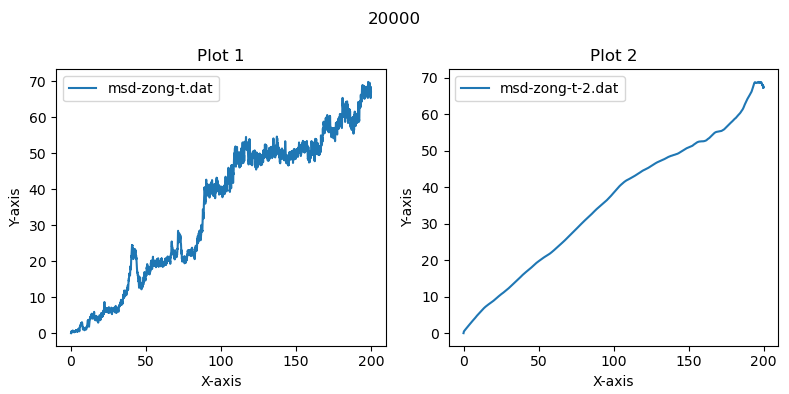

200ps

image-20231026140428646

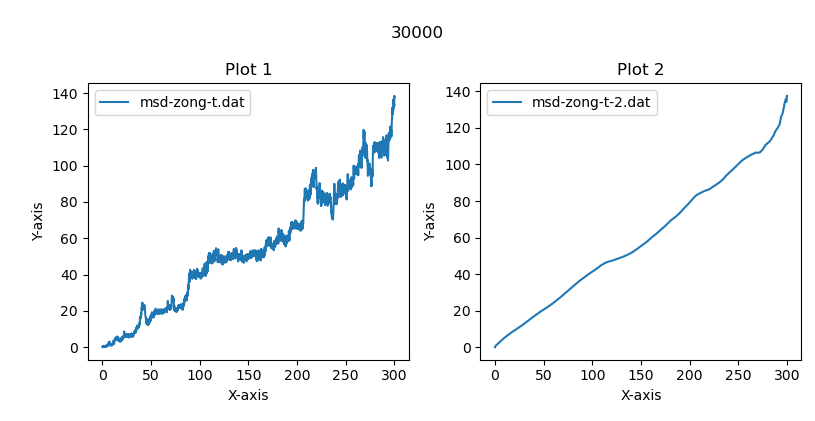

300ps

image-20231026140438309

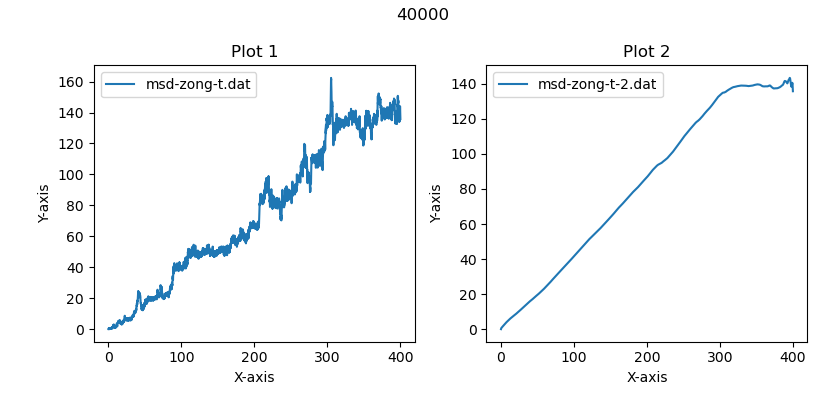

400ps

image-20231026140446824

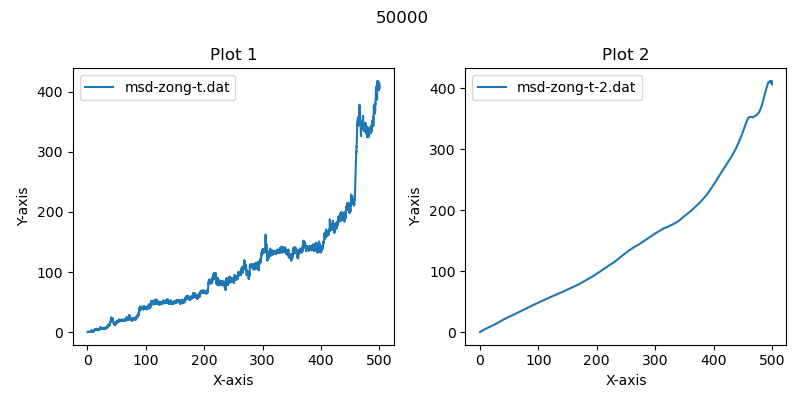

500ps

image-20231026140457075

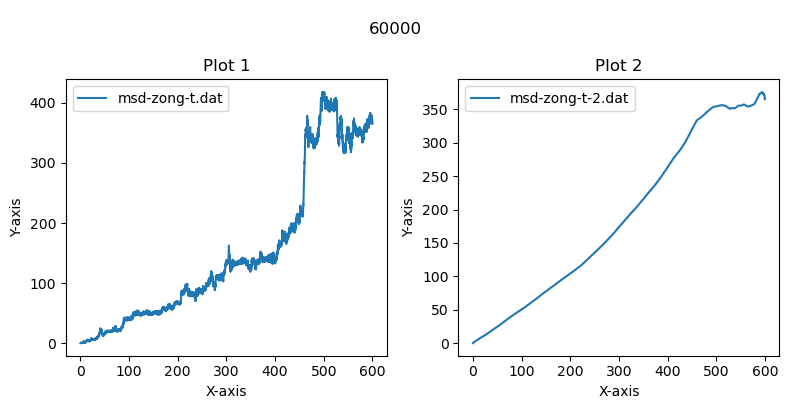

600ps

image-20231026140506611

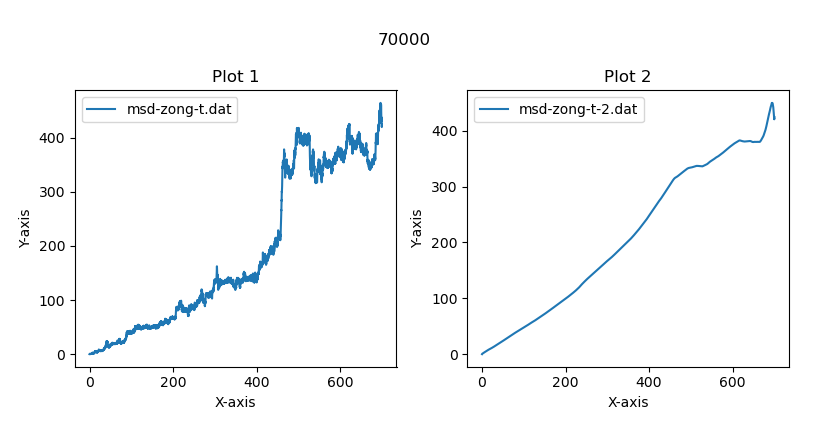

700ps

image-20231026140514670

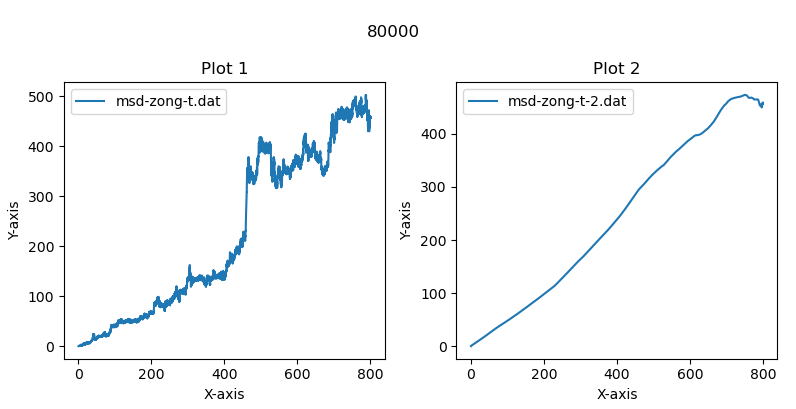

800ps

image-20231026140522783

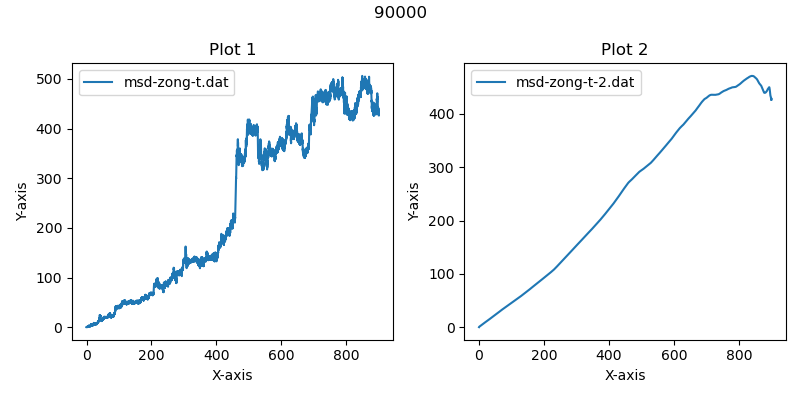

900ps

image-20231026140547280

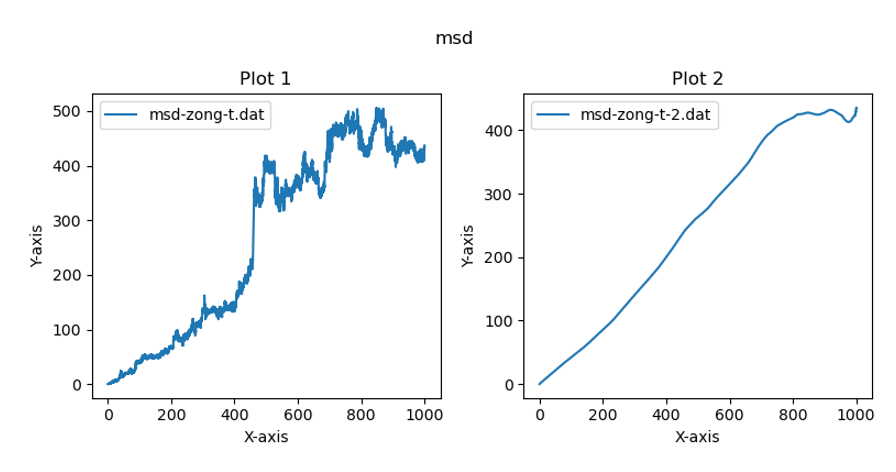

1000 ps

image-20231026091724170

2000ps

image-20231026091747914

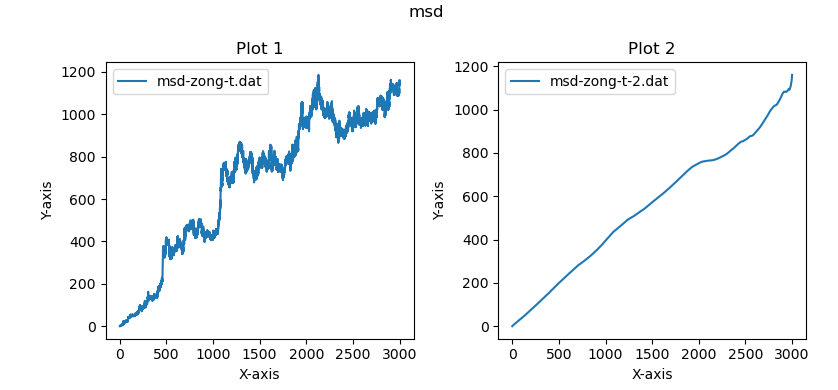

3000ps

image-20231026091807338

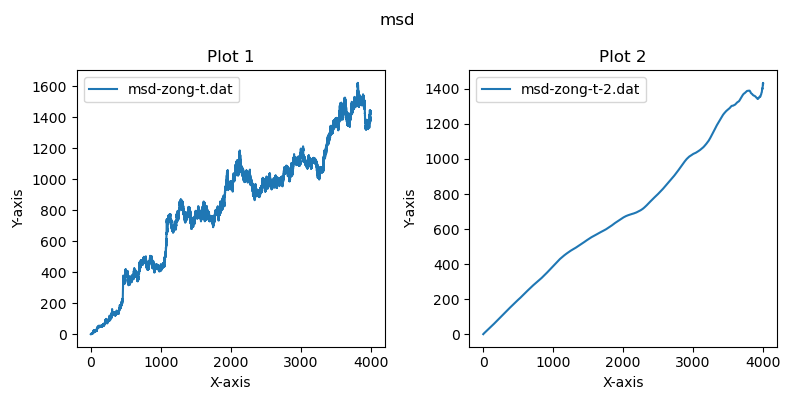

4000ps

image-20231026091831114

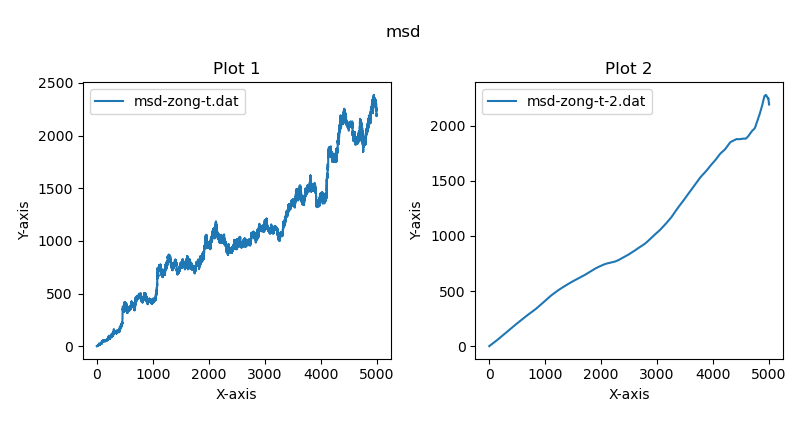

5000ps

image-20231026091856011

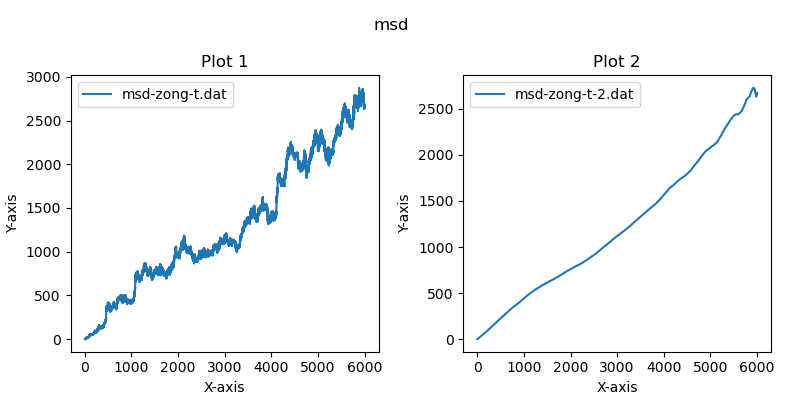

6000ps

image-20231026140912562

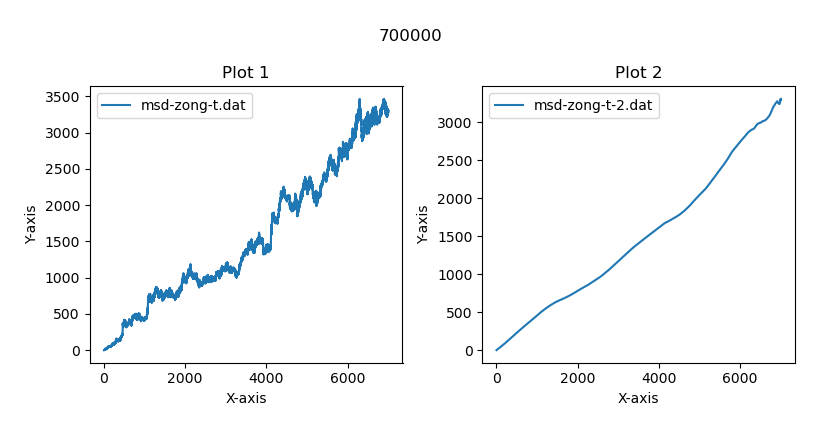

7000ps

image-20231031161837793

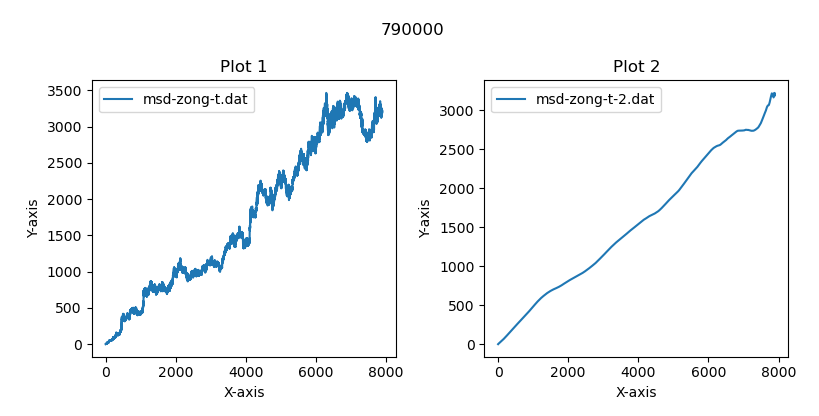

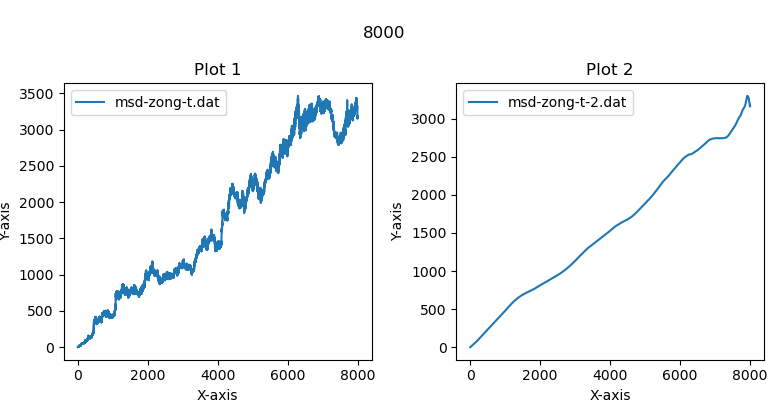

7900ps

image-20231031161850239

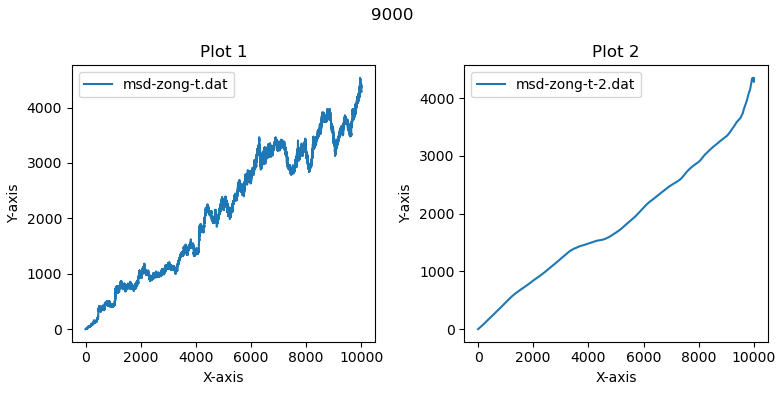

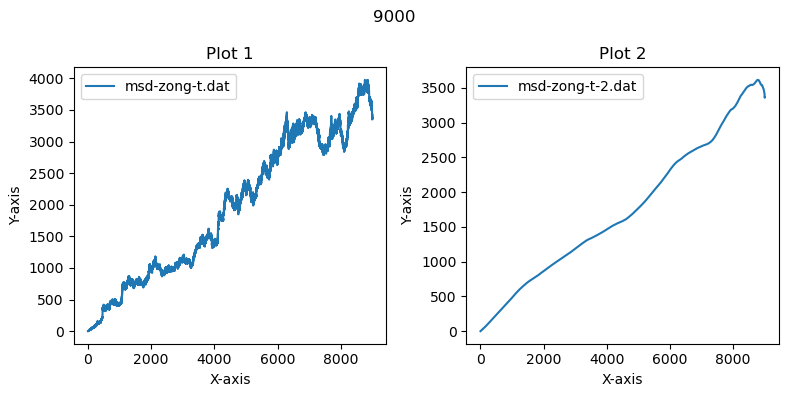

image-20231102103530571

image-20231102103544137

image-20231102103904793

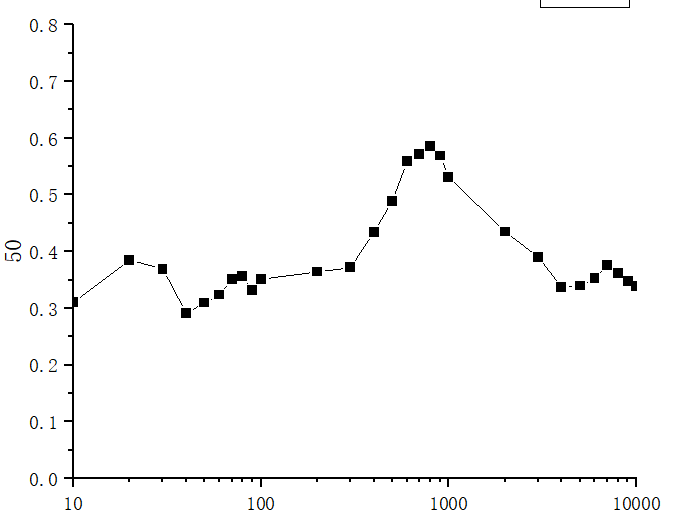

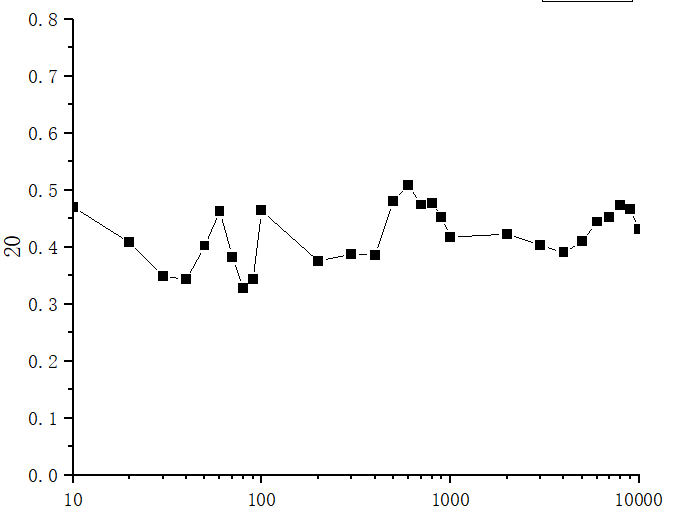

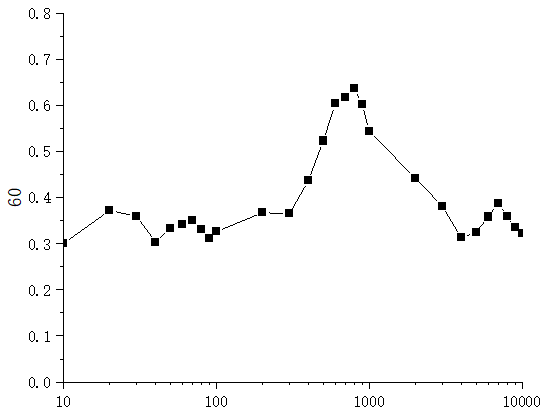

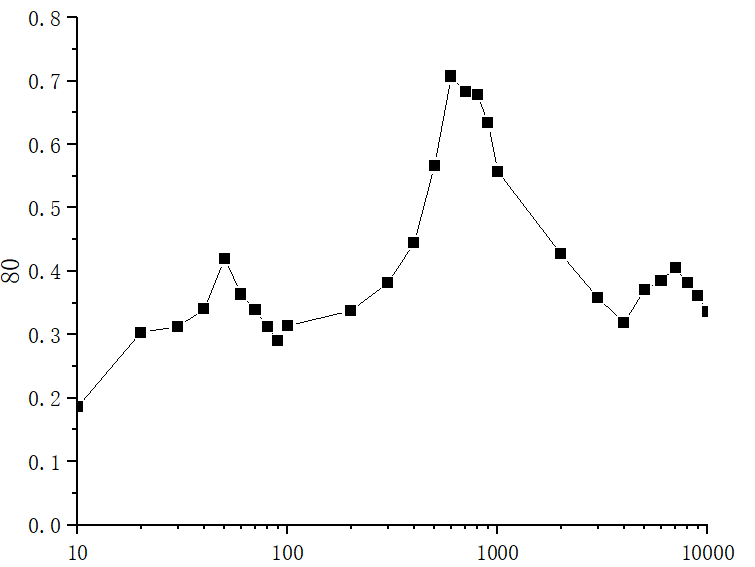

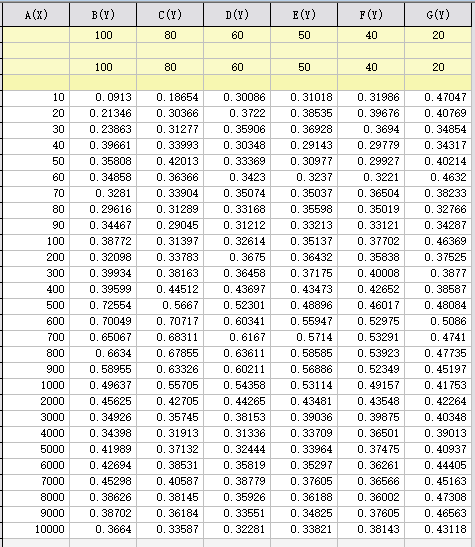

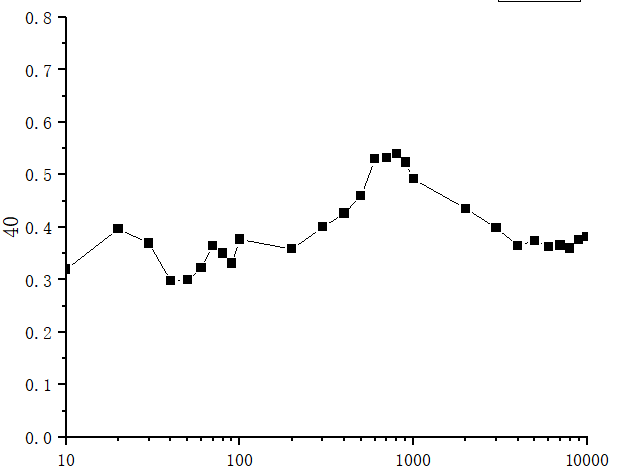

横轴ps ，纵轴 百分比 值

image-20231102105135177

image-20231102105203532

image-20231102105236078

image-20231102105306567

image-20231102105333715

image-20231102105359078

image-20231102105419768

2. 同一时间段内的收敛性 （注意纵坐标的值）

横坐标 百分比 纵坐标是名称：代表时长

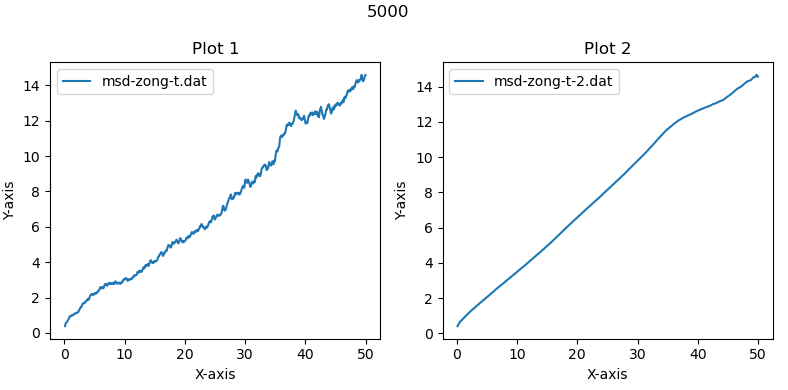

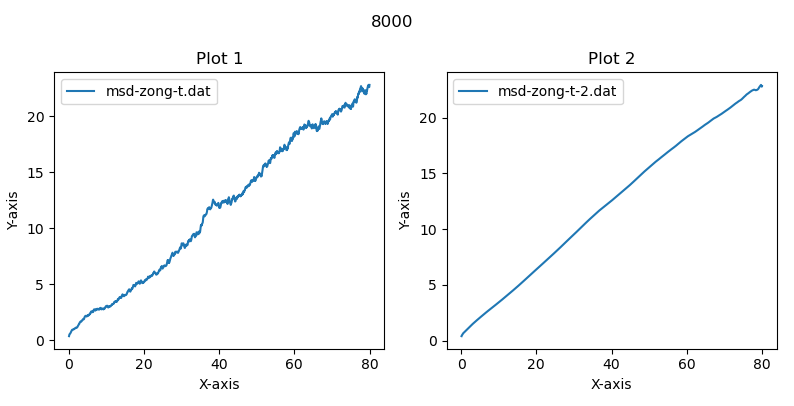

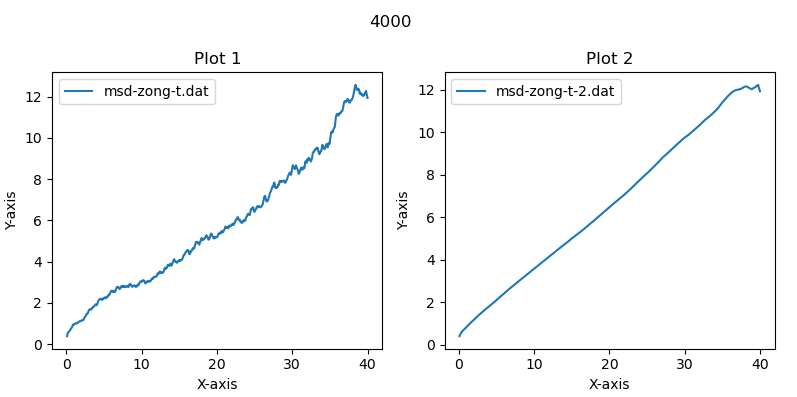

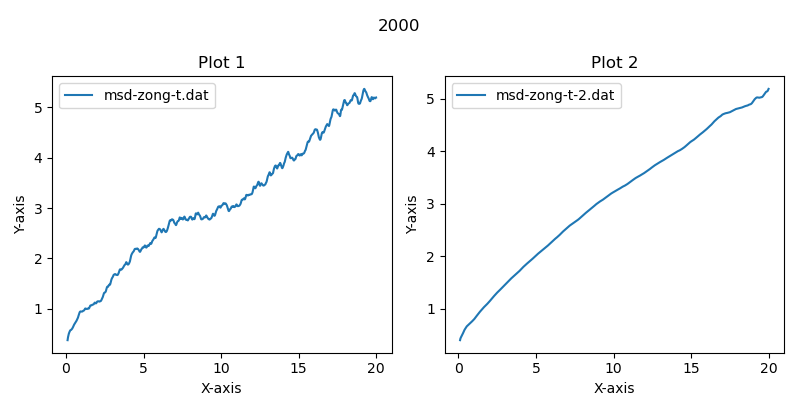

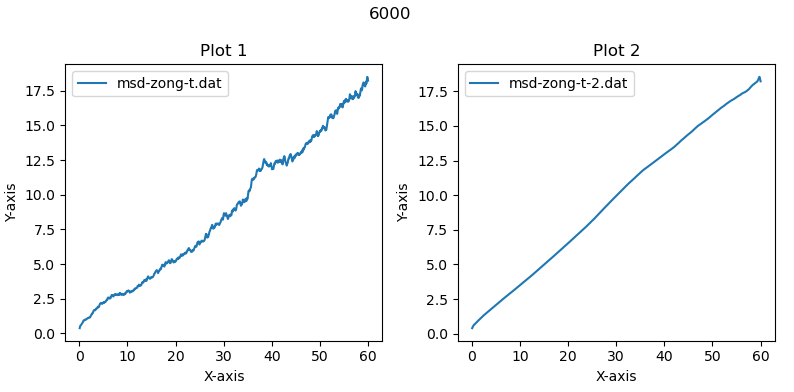

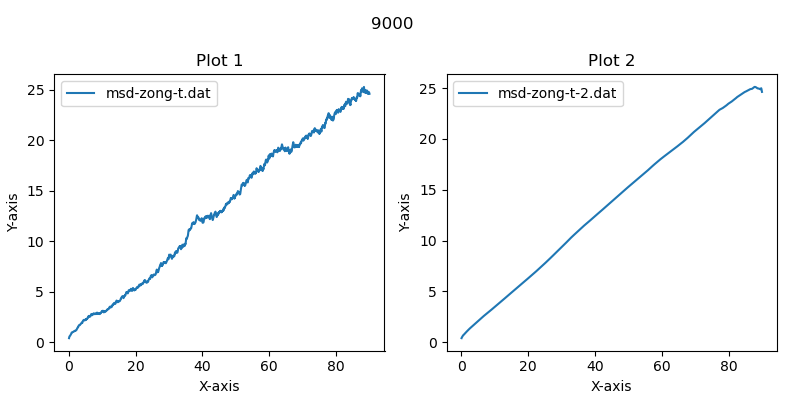

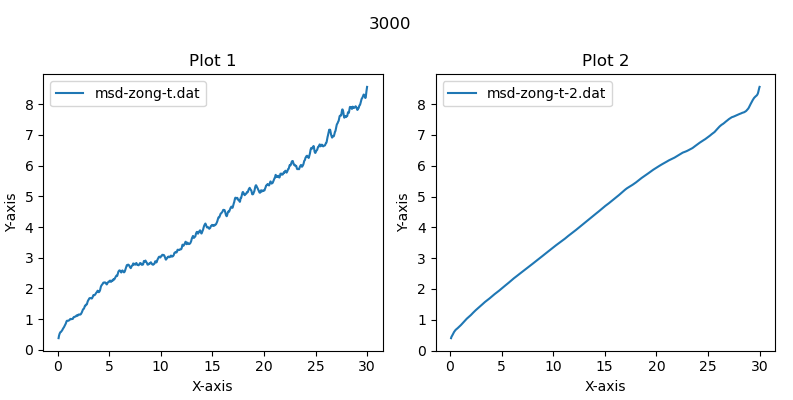

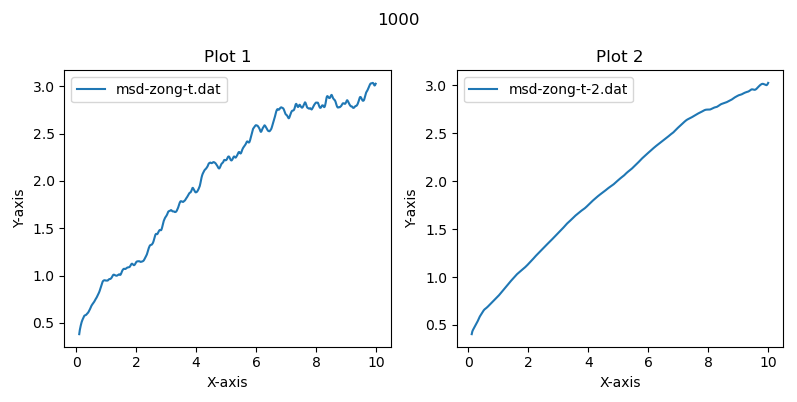

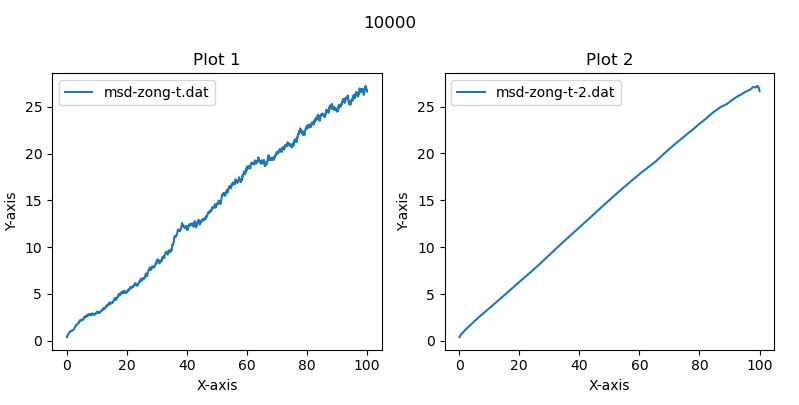

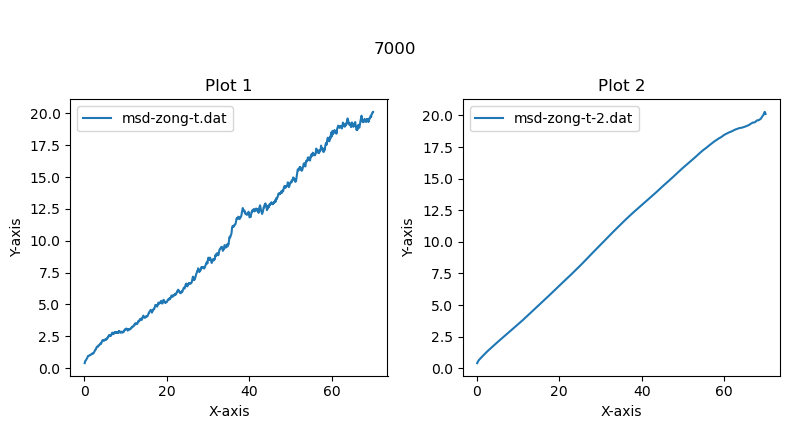

2. 333的轨迹收敛性

时间：*0.01 ps

image-20231102091954729

image-20231102092005094

image-20231102092016407

image-20231102092028981

image-20231102092041349

image-20231102092053830

image-20231102092105400

image-20231102092122039

image-20231102092132341

image-20231102092141334

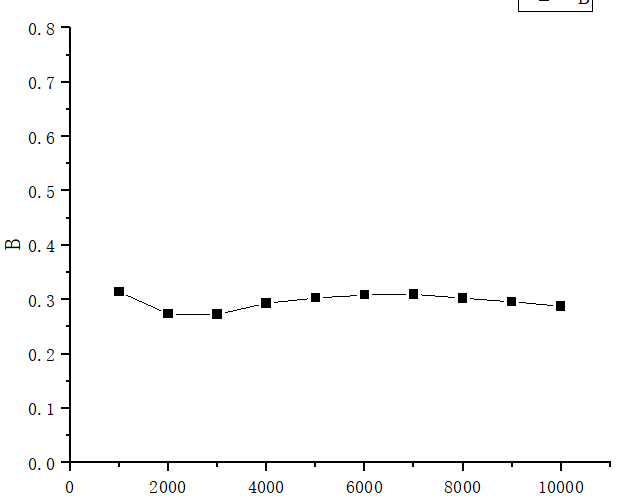

image-20231102093704580

image-20231102093745259

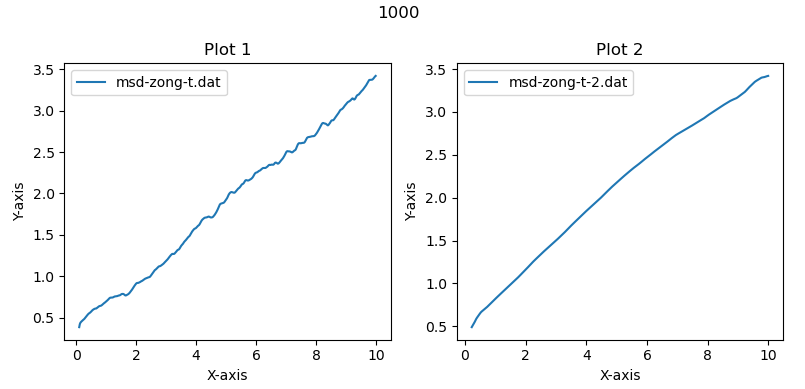

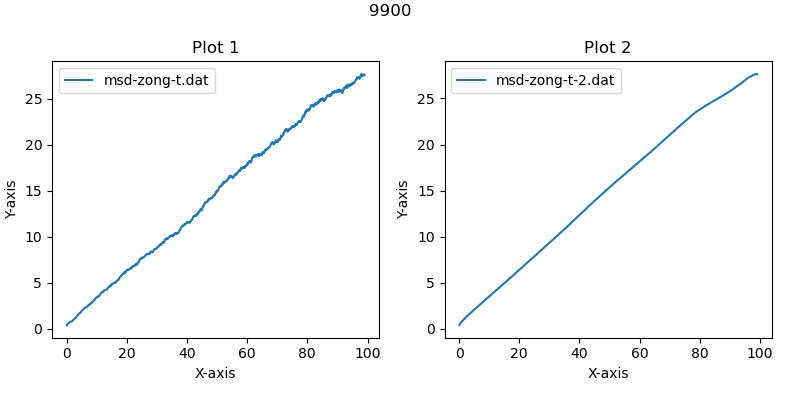

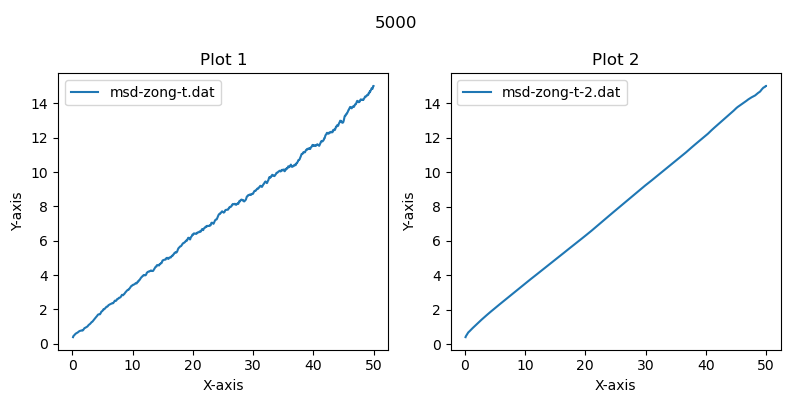

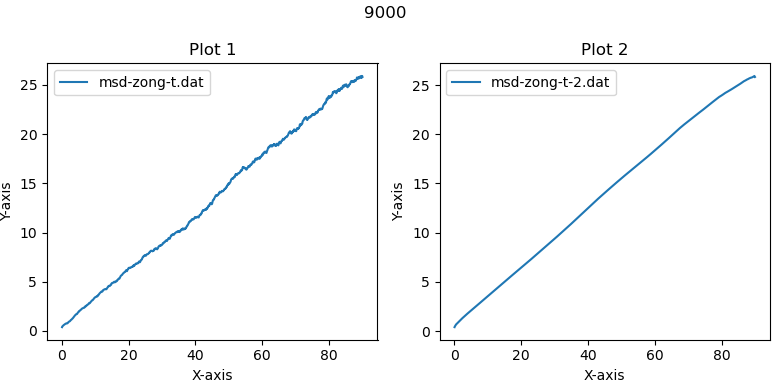

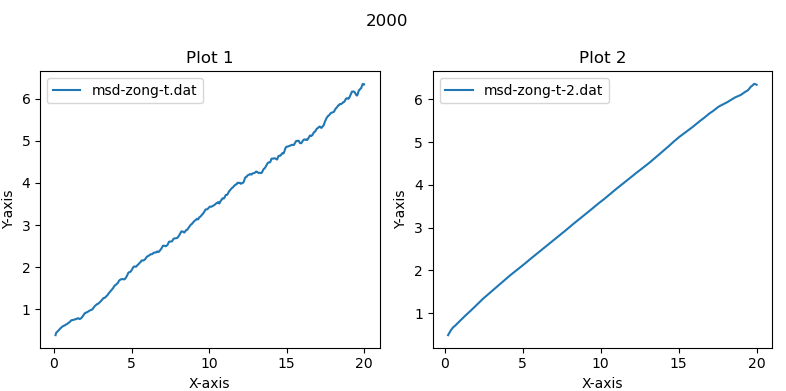

3. 555的收敛性

==在计算扩散系数的过程中，随着尺度的增加，包括的不运动的钠离子数量也在增加，导致最后的计算结果不同尺寸不同 ——-这一结论是错误的，因为都除以了原子数，所以应该是相等的==

image-20231102085847605

image-20231102085905796

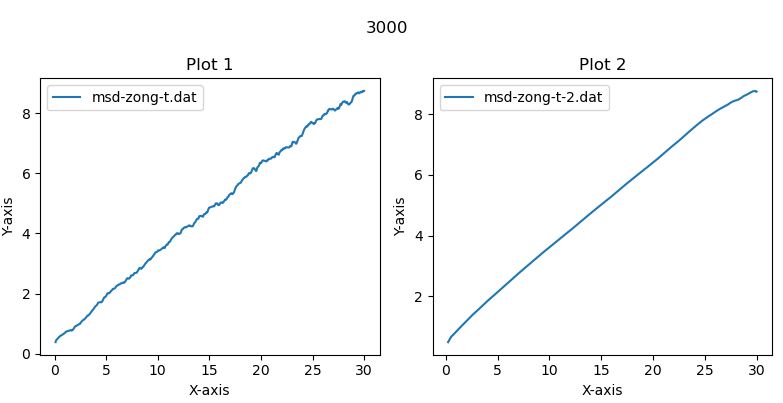

image-20231102085918758

image-20231102085935524

image-20231102085947636

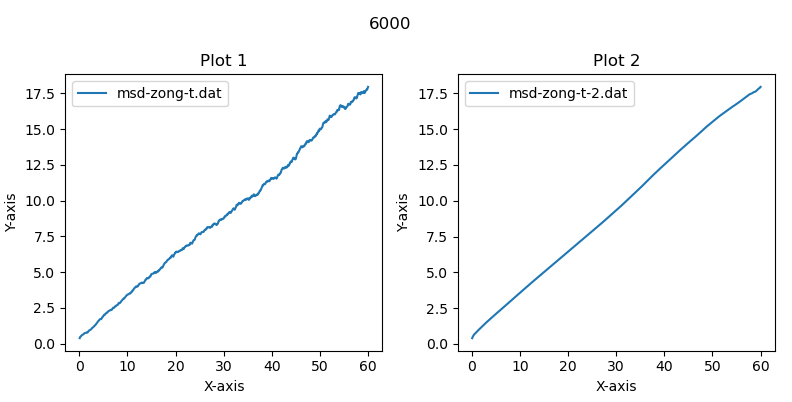

image-20231102085959636

image-20231102090009671

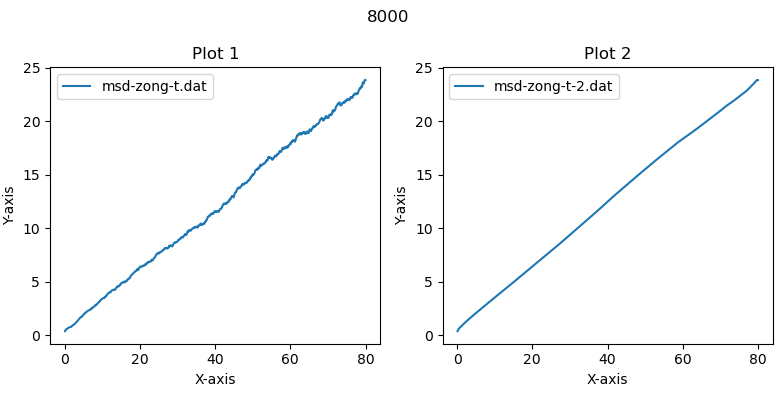

image-20231102090019123

image-20231102090030242

image-20231102090042517

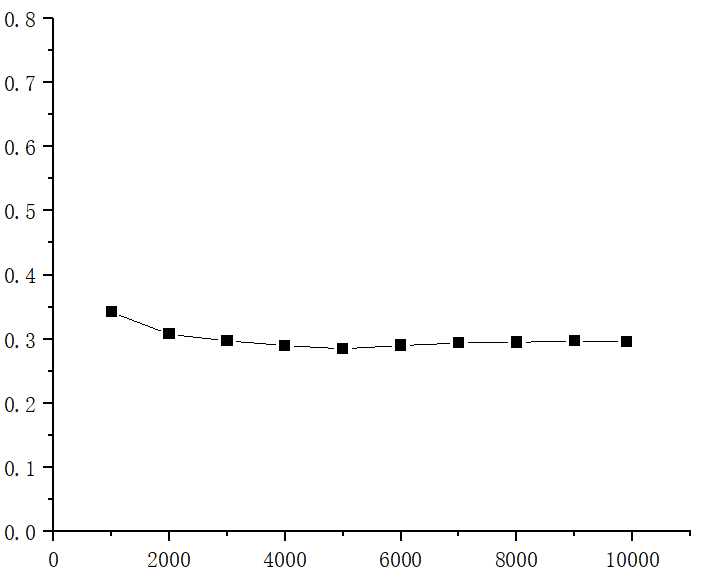

image-20231102090946777

image-20231102094034731

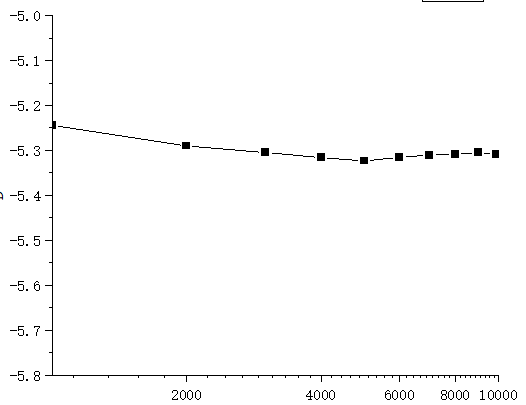

555 log(D)

多起源

image-20231102111055601

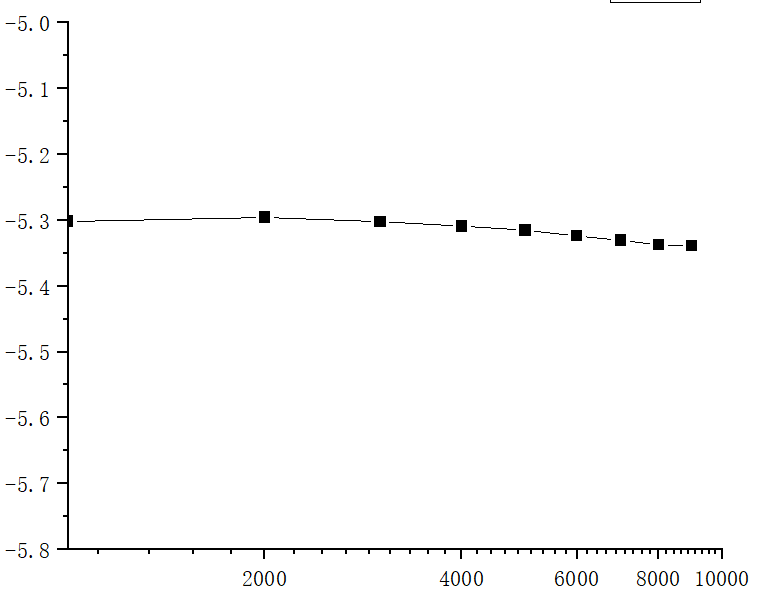

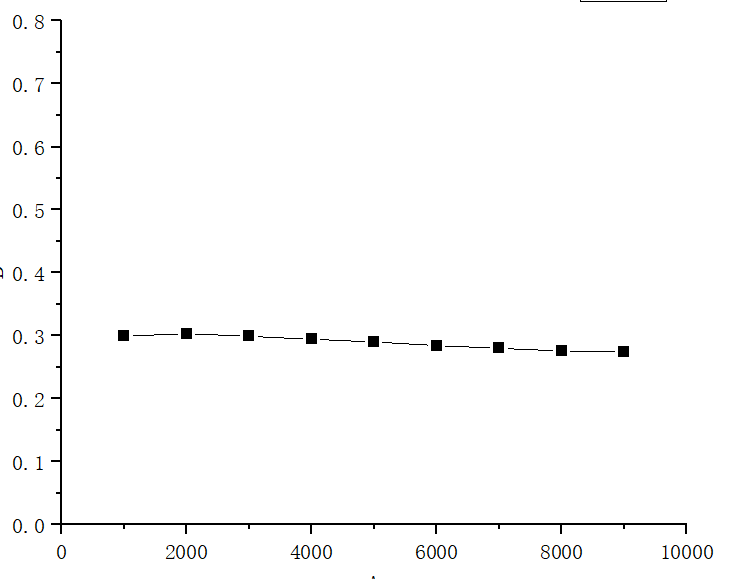

单起源

image-20231102134914820

image-20231102134831540

image-20231102134841751

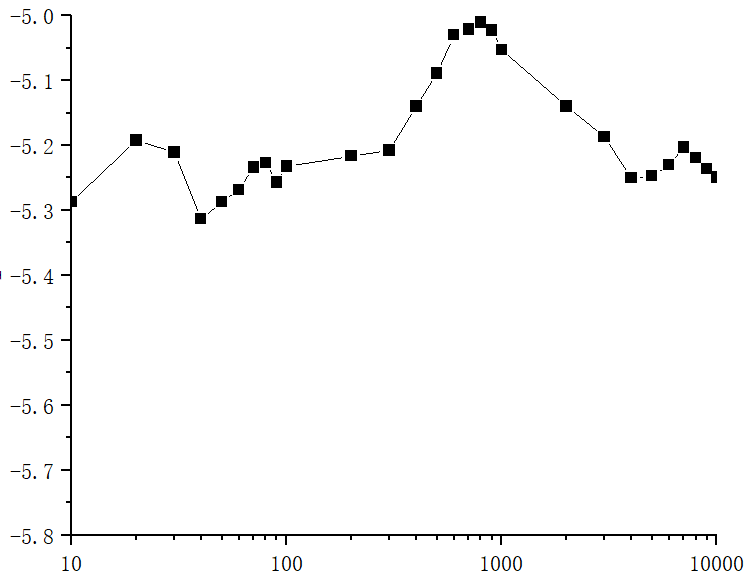

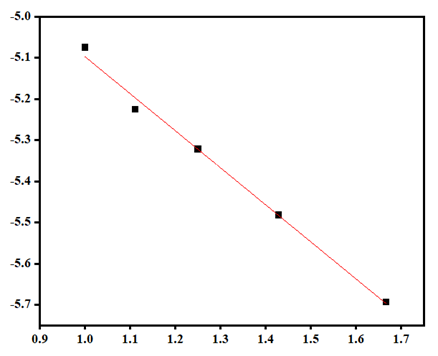

111 log(D)

image-20231102111117149

image-20231102111222421

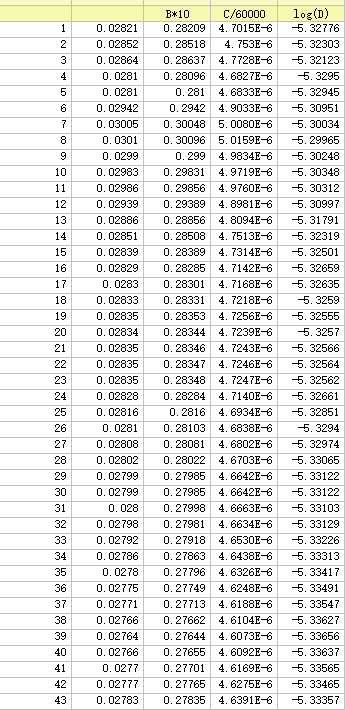

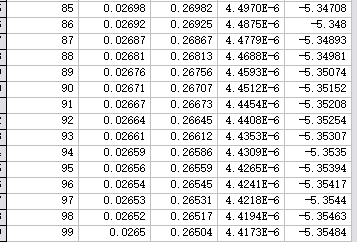

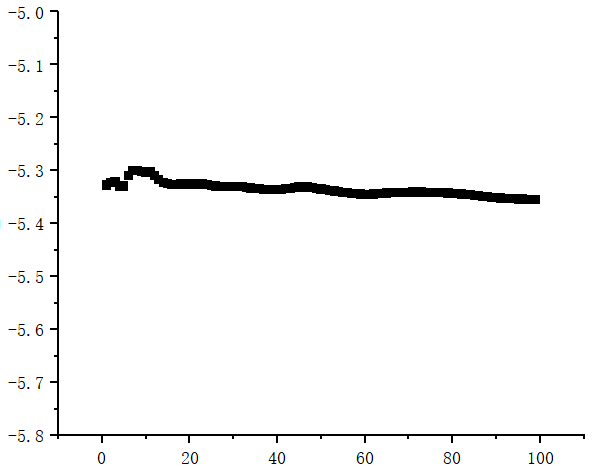

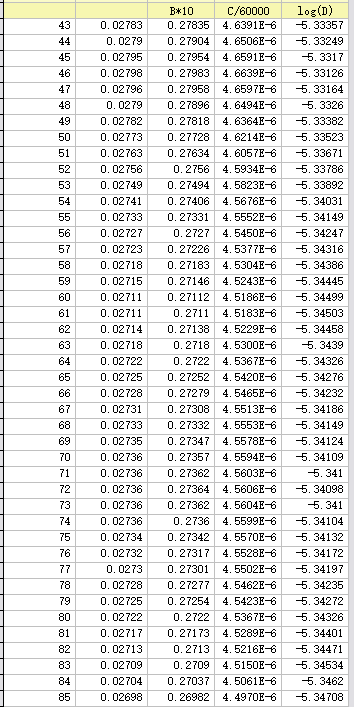

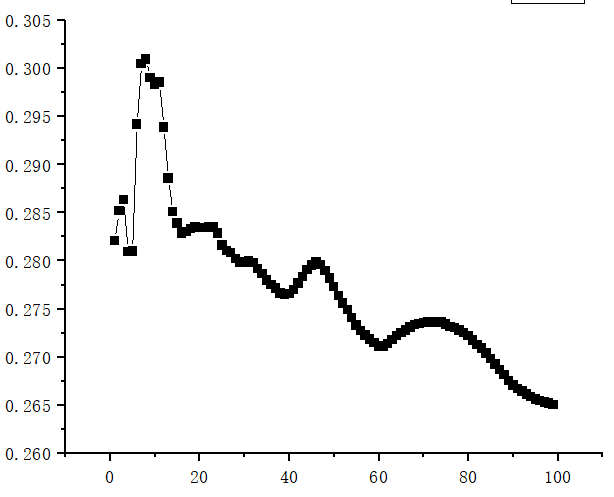

555 700ps的百分之一到百分之100

==还需要更长的计算

image-20231102153841378

image-20231102153854215

image-20231102154002907

image-20231102154057839

image-20231102154110596

image-20231102154123021

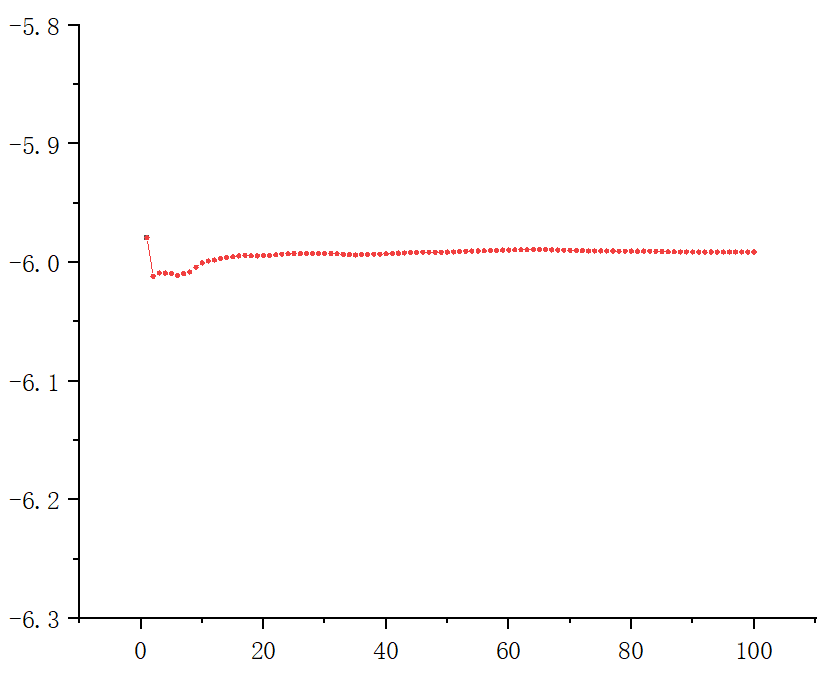

4.一段101010的轨迹的log

华为 /home/jildxwlxyljlstdui/cccs-share02/lijx/work-lijx/nlso/101010

image-20231107093828712

image-20231107093840976

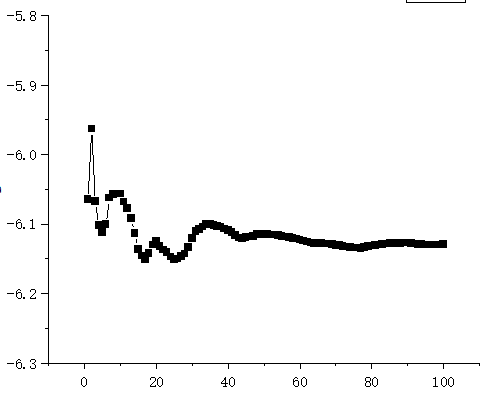

222

image-20231107101322864

444

image-20231107101358450

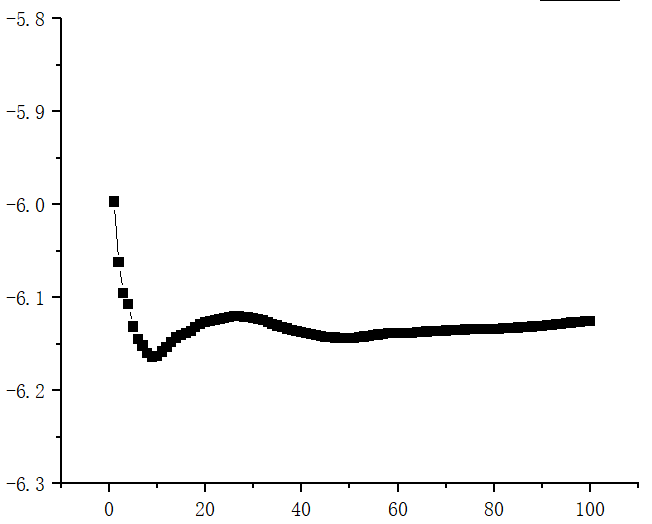

666

image-20231107101435692

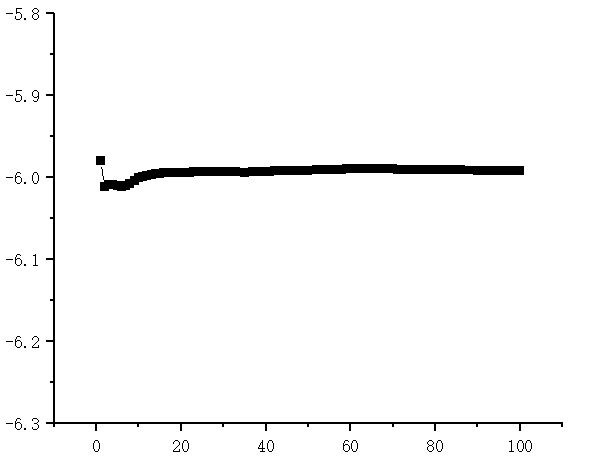

101010

image-20231107101515605

不同的模型会跑出不同的结果

image-20231115201117375

2. 各种msd图形鉴赏

统计的必要性

image-20231019211921034

image-20231019205733452

image-20231019212257570
